Hårdlödning är en avgörande process vid tillverkning av kylflänsar, som är viktiga komponenter i olika industrier för att avleda värme. Som en ledande leverantör av lödda kylflänsar får jag ofta frågan om principen för lödning av kylflänsar. I det här blogginlägget kommer jag att fördjupa mig i detaljerna kring denna princip, förklara hur den fungerar och varför den är så viktig i produktionen av högkvalitativa kylflänsar.
Förstå grunderna för lödning
Hårdlödning är en metallfogningsprocess som går ut på att värma tillsatsmetall över dess smältpunkt och rinna in den i fogen mellan två eller flera arbetsstycken. Till skillnad från svetsning, där basmetallerna smälts, vid hårdlödning, smälter endast tillsatsmetallen, och den binder samman basmetallerna genom kapillärverkan. Den viktigaste fördelen med hårdlödning är att den kan sammanfoga olika typer av metaller, inklusive olika metaller, med hög hållfasthet och god värmeledningsförmåga.
Principen för lödning av kylflänsar
1. Val av material
För kylflänsar är basmaterialen ofta aluminium eller koppar på grund av deras utmärkta värmeledningsförmåga. Aluminium är lätt, korrosionsbeständigt och kostnadseffektivt, vilket gör det till ett populärt val för många applikationer. Koppar har å andra sidan ännu högre värmeledningsförmåga men är tyngre och dyrare.
Tillsatsmetallen som används i lödning av kylflänsar är noggrant utvald baserat på dess smältpunkt, vätningsförmåga och kompatibilitet med basmetallerna. Vanliga tillsatsmetaller inkluderar silverbaserade legeringar, kopparbaserade legeringar och aluminium-kisellegeringar. Exempelvis används ofta aluminium - kisellegeringar vid hårdlödning av aluminium kylflänsar eftersom de har goda vätegenskaper på aluminiumytor och en relativt låg smältpunkt.
2. Ytförberedelse
Före hårdlödning måste basmetallernas ytor förberedas ordentligt för att säkerställa god vätning och bindning av tillsatsmetallen. Detta involverar vanligtvis rengöring av ytorna för att ta bort smuts, fett, oxider eller andra föroreningar. Rengöringsmetoder kan innefatta mekanisk rengöring, såsom sandblästring eller stålborstning, och kemisk rengöring, såsom att använda lösningsmedel eller sura lösningar.
Efter rengöring appliceras ofta ett flussmedel på ytorna. Fluxet fyller flera viktiga funktioner. Det förhindrar bildandet av nya oxider under lödningsprocessen, främjar vätning av tillsatsmetallen på basmetallytorna och hjälper till att avlägsna eventuella kvarvarande oxider. Olika flussmedel används beroende på vilken typ av basmetaller och tillsatsmetaller som är involverade.
3. Montering och fixering
Kylflänskomponenterna sätts sedan ihop i önskad konfiguration. Detta kan innebära att stapla fenor på en basplatta eller sammanfoga flera sektioner av en kylfläns. Fixtur används för att hålla komponenterna på plats under lödningsprocessen. Fixturerna måste utformas för att säkerställa korrekt inriktning och avstånd mellan komponenterna och för att motstå de höga temperaturerna vid hårdlödning.
4. Uppvärmning
Den sammansatta kylflänsen placeras i en hårdlödningsugn eller värms upp med andra metoder, såsom induktionsvärme eller brännare. Temperaturen kontrolleras noggrant för att nå smältpunkten för tillsatsmetallen men inte för att skada basmetallerna. Under uppvärmningen smälter tillsatsmetallen och flyter in i skarvarna mellan komponenterna genom kapillärverkan. Kapillärverkan är förmågan hos en vätska att flöda i trånga utrymmen utan hjälp av, eller i opposition till, yttre krafter som gravitation.
5. Kylning och stelning
När tillsatsmetallen har runnit in i fogarna får kylflänsen svalna. När den svalnar stelnar tillsatsmetallen och bildar en stark bindning mellan komponenterna. Kylhastigheten kontrolleras också noggrant för att förhindra uppkomsten av sprickor eller andra defekter i lödfogarna.
Fördelar med lödda kylflänsar
1. Hög värmeledningsförmåga

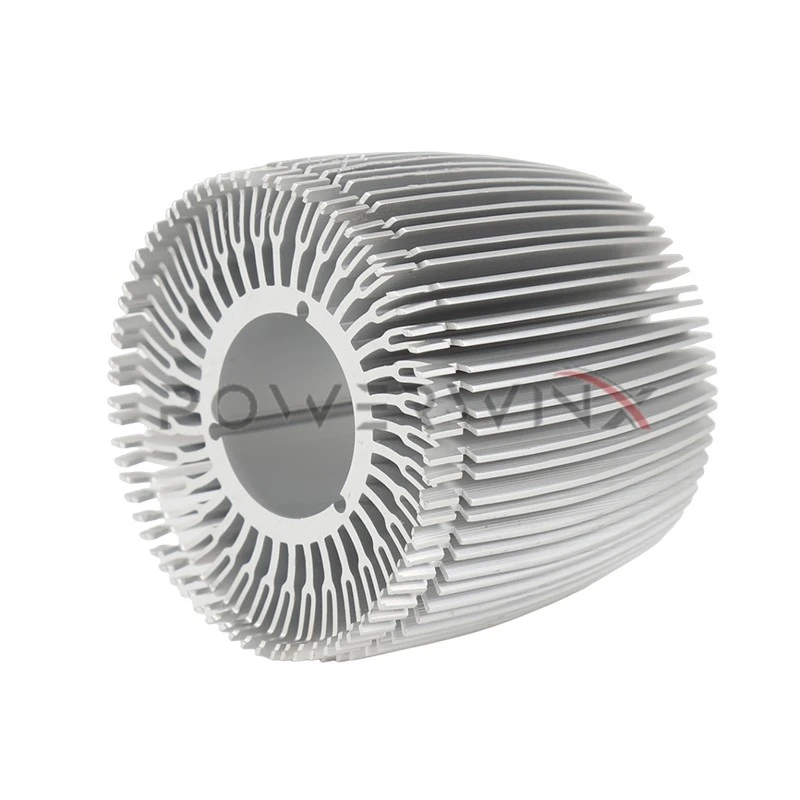

Lödda kylflänsar erbjuder utmärkt värmeledningsförmåga eftersom de lödda fogarna ger en direkt väg för värmeöverföring mellan komponenterna. Detta är avgörande för effektiv värmeavledning i applikationer som t.exLED kylfläns, där högintensiv belysning genererar en betydande mängd värme.
2. Starka och hållbara leder
De lödda lederna är starka och tål mekaniska påfrestningar, vibrationer och termisk cykling. Detta gör lödda kylflänsar lämpliga för användning i tuffa miljöer och applikationer där tillförlitlighet är avgörande.
3. Designflexibilitet
Hårdlödning möjliggör produktion av komplexa kylflänsdesigner. Till exempel,Kylflänsar med blixtlås i aluminiumochBlixtlåsfena kylflänsarkan lödas för att uppnå hög fendensitet och förbättrad värmeöverföringsprestanda.
Tillämpningar av lödda kylflänsar
Lödlödda kylflänsar används ofta i olika industrier, inklusive elektronik, fordon, flyg och kraftproduktion. Inom elektronikindustrin används de för att kyla datorprocessorer, effektförstärkare och andra högeffektskomponenter. Inom fordonsindustrin används lödda kylflänsar i kylsystem för elbilsbatterier och motorstyrenheter. Inom flygindustrin används de i flygelektronik och satellitsystem.
Slutsats
Principen för lödning av kylflänsar innefattar en serie noggrant kontrollerade steg, från materialval och ytförberedelse till uppvärmning och kylning. Genom att förstå dessa principer kan tillverkare producera högkvalitativa kylflänsar med utmärkt värmeledningsförmåga, starka fogar och designflexibilitet.
Om du är i behov av högpresterande lödda kylflänsar för din applikation är vi här för att hjälpa dig. Vårt team av experter kan arbeta med dig för att designa och tillverka den perfekta kylflänslösningen för att möta dina specifika krav. Oavsett om du är inom elektroniken, fordonsindustrin, flygindustrin eller någon annan bransch, har vi erfarenheten och expertis för att leverera förstklassiga produkter. Kontakta oss idag för att starta en diskussion om dina kylflänsbehov och utforska möjligheterna att arbeta tillsammans.
Referenser
- "Brazing: Principles and Applications" av John C. Lippold
- "Heat Sink Design and Thermal Management" av Avi Bar - Cohen och Richard A. Colwell
